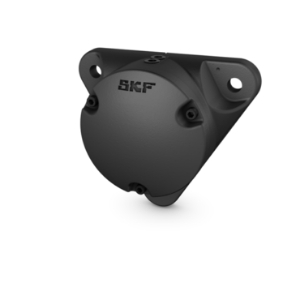

SKF Flanschlagergehäuse dreieckig Serie FNL Art. Nr. FNL 506 A

Technische Daten

Außenmaß Lager (mm)	62
Bauform	Dreieckig
Länge (mm)	130
Höhe (mm)	117
Höhe Achse (mm)	44
Sockelhöhe (mm)	0
Anzahl Schraublöcher	3
Mittenabstand Befestigungslöcher (mm)	116
Material Gehäuse	Grauguss

Beschreibung

Die FNL-Flanschlagergehäuse sind konzipiert für die Einbauart "Lager auf Spannhülse und glatter Welle" mit 20 bis 100 mm Durchmesser und vorgesehen für den Einbau von Pendelkugellager der Reihen 12 K und 22 K, Pendelrollenlager der Reihe 222 K, CARB Toroidalrollenlager der Reihe C 22 K.
Die FNL-Flanschlagergehäuse stehen grössenabhängig in zwei Ausführungen zur Verfügung. Die kleineren Gehäuse bis einschliesslich Grösse FNL 513 haben einen dreieckigen Flansch, ab FNL 514 einen quadratischen Flansch.

Die FNL-Flanschlagergehäuse sind erhältlich als Endlagergehäuse mit geschlossenem Enddeckel, Ausführung A, und als beidseitig offenes Lagergehäuse für durchgehende Welle, Ausführung B.

Die Stehlagergehäuse werden standardmäßig aus Grauguss gefertigt
