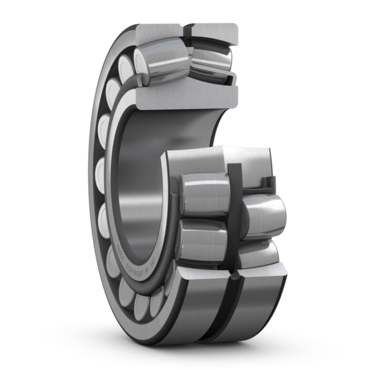

SKF Zweireihiges Pendelrollenlager zylindrischer Bohrung Art. Nr. 22208 E/C3

Technische Daten

Innendurchmesser (mm)	40
Außendurchmesser (mm)	80
Breite (mm)	23
Bohrung	zylindrischer Bohrung
Lagerluft	C3
Käfig	Stahl
Mit Dichtung	Nein
Anzahl Reihen	2
Statische Belastung (kN)	90
Dynamische Belastung (kN)	98.5
Grenzdrehzahl (rpm)	8000
Referenzdrehzahl (rpm)	11000

Beschreibung

Pendelrollenlager haben zwei Rollenreihen mit einer gemeinsamen hohlkugeligen Laufbahn im Außenring und zwei zur Lagerachse geneigte Laufbahnen auf dem Innenring. Der Mittelpunkt der hohlkugeligen Laufbahn im Außenring liegt mittig auf der Lagerachse. Pendelrollenlager sind winkelbeweglich und deshalb unempfindlich gegen Fluchtungsfehler der Welle zum Gehäuse bzw. Durchbiegungen der Welle. Sie sind radial außerordentlich hoch belastbar und können zusätzlich noch relativ hohe Axialbelastungen in beiden Richtungen aufnehmen.

Das Standardsortiment an Pendelrollenlagern umfasst Lager der offenen Grundausführung, abgedichtete Lager und Lager für Vibrationsmaschinen.

Nicht abgedichtete Pendelrollenlager
Offene Pendelrollenlager stehen sowohl mit zylindrischer als auch mit kegeliger Bohrung zur Verfügung. Die kegelige Bohrung ist je nach Lagerreihe mit einen Kegel von 1:12 (Nachsetzzeichen K) oder mit einem Kegel von 1:30 (Nachsetzzeichen K30) ausgeführt. Bei den meisten Lagern wird die wirkungsvolle Schmierung durch die Umfangsnut und drei Schmierbohrungen am Außenring sichergestellt.
